方寸之间，重构12英寸：JBD的MicroLED量产突围

2008年，美国科幻电影《钢铁侠》一经上映便引爆全球。最令人惊艳的一幕莫过于托尼·斯塔克戴上头盔，挥手之间，透明的三维数据界面凭空浮现，信息、图像、指令在他指尖流转。这个场景让无数观众第一次直观感受到“增强现实”(AR)的魅力，也触动了人们对未来交互的向往。

　　当AR眼镜从前沿技术变成日常化的穿戴设备，藏在镜腿里的那块MicroLED微显示屏，却长期被一个“尺寸错配”的尴尬卡住了脖子。一边是追求极致性能必须使用的12英寸先进硅基背板，另一边是工艺成熟却始终长不大的4英寸发光外延。如何平衡先进背板制程，与成熟外延工艺，大幅提升良率成为新一轮突破的关键点。

　　近日，国内MicroLED微显示领军上海显耀显示科技股份有限公司(简称“JBD”)给出了一个精巧的答案12英寸晶圆重构方案。其将MicroLED微显示生产从4英寸推向12英寸晶圆的重构量产体系，良率突破98%。跳过业界尝试的8英寸过渡方案，直接打通了12英寸晶圆重构量产体系。这一进展，标志着困扰行业多年的MicroLED微显示外延与硅基背板晶圆尺寸错配难题取得关键突破。

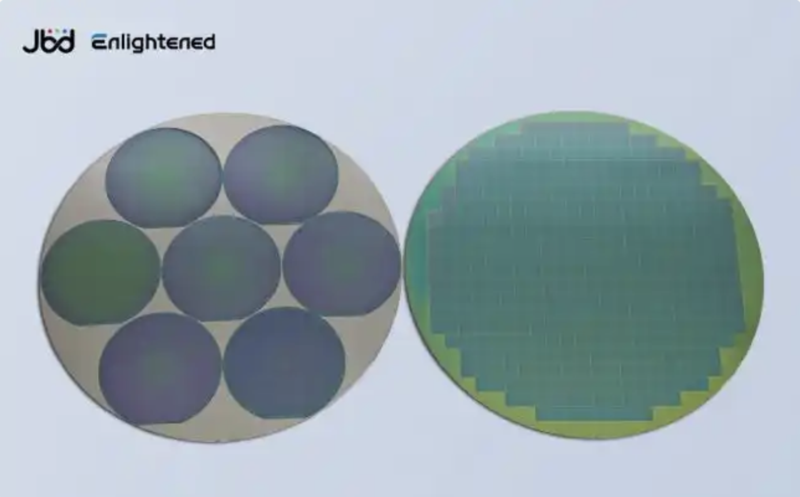

左，7片4英寸外延晶圆;右，12英寸硅基重构晶圆 图源：JBD官网

晶圆尺寸失配：MicroLED微显示的“隐性瓶颈”

　　一颗MicroLED微显示屏的制造，需要将发光的III-V族外延层，与负责控制的硅基驱动层(背板)“键合”在一起。问题来了：

　　为了达到更高像素密度、更低功耗，MicroLED微显示需要采用更先进的制程工艺，以在单位面积内集成更复杂的驱动电路、实现更精细的像素控制。而目前，全球主流的先进制程产线均基于12英寸晶圆。因此硅基背板必须使用12英寸晶圆，才能享受先进制程带来的低功耗和高集成度优势。

　　对于追求极致轻量化和显示效果的AR眼镜而言，更低的功耗意味着更长的续航，更高的像素密度意味着更清晰的显示，这些性能指标直接决定了用户体验。这也意味着MicroLED微显示对先进制程背板的依赖只会越来越强。

　　而发光外延层，则受限于材料和工艺，长期以来稳定且成熟的方案是4英寸晶圆。

　　这就形成了一个结构性矛盾：现阶段不得不将昂贵的12英寸背板切割成小尺寸晶圆，去迁就4英寸的外延。一块12英寸背板最多切出7块4英寸小板，理论利用率上限仅77%。

　　更要命的是，背板的成本远高于外延，这种“大拆小”带来的每一点面积浪费，最终都会变成AR眼镜高昂的售价，让消费者望而却步。

　　面对困局，业内也有企业在尝试用8英寸过渡，然而8英寸方案则会导致背板面积有约56%的折损，并且实验结果显示外延层在8英寸尺度上进行键合与剥离时，良率会急剧下滑。

　　“裸片至载片至晶圆”的解题智慧

　　面对这个困局，JBD做出了一个两方面权衡的决策：既然没有12英寸的外延，那我们就用4英寸的“积木”，拼出一张12英寸的“重构晶圆”。

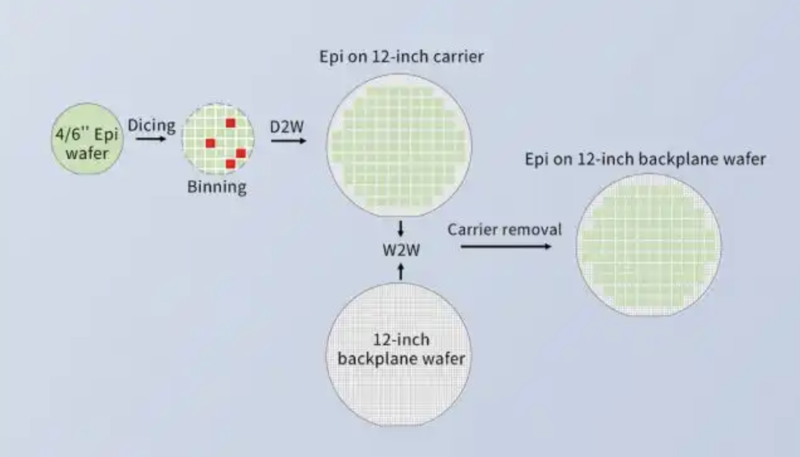

12英寸晶圆重构示意图 图源：JBD官网

这就是JBD采用的 “裸片至载片至晶圆”(Die-to-Wafer)重构方案。它的独特之处在于，不是强迫两种晶圆直接结合，而是引入了“中间件”思维：

　　1. 分拣：先把成熟的4英寸外延切割成无数微小的独立裸片，通过精密检测，只留下性能完好的“合格品”。

　　2. 重构：将这些筛选出的优质裸片，像拼图一样，高精度地重新排列、固定在一张临时的12英寸载板上。

　　3. 合体：最后，让这张满载着合格发光单元的12英寸载板，与另一张同为12英寸的先进硅基背板进行最终键合。

　　这个方案的精妙之处在于：

　　• 扬长避短：既释放了12英寸背板在性能和成本上的巨大优势，又保留了4英寸外延工艺成熟、良率稳定的优势。

　　• 源头剔除：在键合前就筛除外延缺陷，避免了“一颗老鼠屎坏了一锅粥”的风险，使得后段制造的不确定性大幅降低。

　　• 良率突破：目前，JBD的晶圆重构良率已突破98%，中试线全线贯通，正加速量产。

　　“过去，大家拼的是谁家的微显示屏更亮、更小、更省电。”一位行业观察人士指出，“但现在，当AR眼镜厂商开始认真考虑年产百万副甚至更多时，谁能稳定、低成本地大批量供货，谁就拿到了决赛圈的入场券。” JBD的12英寸重构方案，正是这张入场券。

　　方寸之间，这场静水深流的制造变革，正在为每一副走向日常的AR眼镜，铺就一条成本可控、产能可期的产业通路。

　　告别了4英寸，迈入12英寸，MicroLED微显示的故事，才刚刚翻开最激动人心的章节。而这一次，中国公司站在了舞台中央。
