AR 技术正在落地，但未来增长仍依赖进一步突破

增强现实（AR）正在逐步进入实际应用阶段，但其进一步普及仍有赖于技术和产业层面的持续发展。湾区 SID 于 11 月举办的一场为期一天的 AR/VR 专题会议 “Seeing Is Believing”，展示了当前 AR 技术的发展状态以及未来所需的关键突破方向。会议期间，一些演讲嘉宾甚至部分与会者已佩戴基于显示技术的 AR 眼镜，这在一定程度上表明，AR 已不再只是概念性技术。

AR 的应用潜力与交互方式转变

Meta Reality Labs 光学、光子学、显示与成像副总裁 Jason Hartlove 在大会主题演讲中指出，AR 显示系统在技术上高度复杂，一旦实现规模化应用，将具有较高的替代门槛，同时也为创新提供了广阔空间。

Meta 于今年 9 月的 Meta Connect 大会上正式发布了其首款 AR 智能眼镜——Ray-Ban Meta Display。Jason Hartlove 表示，AI 正在改变人们与信息和数据的交互方式，这也将推动新的交互媒介出现，而 AR 有潜力成为这一新形态的重要载体。目前，AR 眼镜已可实现实时字幕等 AI 功能，并在辅助视觉或听觉受限人群方面展现出应用价值。

他认为，AR 有望发展成为一种新的通信终端形式，而显示技术在其中起着关键作用，尤其是在提升可达性和创造全新使用场景方面。

关键需求：技术突破与降低制造成本

Applied Materials 光子平台业务研发与工程负责人 Ludovic Godet 的演讲聚焦于“面向隐形 AI 眼镜的光子平台”。他指出，主流智能眼镜要实现规模化应用，需要在显示技术和用户体验（UX）方面同时取得突破。消费者期望在眼镜形态中获得接近高端显示设备的视觉体验。

他强调，当前亟需在以下方面取得进展：

• 波导显示技术的性能突破

• 可规模化、低成本的制造方案

• 与合作伙伴协同优化整机设计

• 更具个性化且“隐形化”的显示解决方案

他提出，能够支撑品牌级智能眼镜的显示系统应具备以下特征：

• 良好的外观与工业设计

• 尽量减少彩虹效应

• 高亮度与良好的图像质量

• 具备量产能力

Applied Materials 已与 Avegant 合作，开发出一套集成系统，将其 3.4 克蚀刻波导与集成镜片，与 Avegant AG-20 光引擎进行协同优化，并结合轻量化 MCU 处理平台。该方案已完成一款重量约 43 克的无线 AR 眼镜原型，采用单目全彩显示，视场角 20 度、38 PPD、亮度约 3000 尼特，并在会议期间展示了 AI SmartGlass 平台。

公司同时规划了更高性能的产品路线图，包括基于碳化硅（SiC）的 XR1 显示方案，目标实现约 70 度视场角。Godet 指出，要满足目标产品成本要求，仍需进一步降低 SiC 基板成本。Applied Materials 还于今年 9 月宣布，将与 GlobalFoundries 合作，在新加坡推进波导组件的高量产制造。

对显示性能的需求：更多、更快、更优的像素

Google 员工工程师 Carlin Vieri 对 XR 显示技术进行了系统性梳理。他指出，XR 显示的发展需要在“更多像素、更快响应、更优显示质量”方面持续提升，同时兼顾成本、可靠性和轻量化。

他总结了 XR 显示的关键性能指标（KPI）：

• 视场角（FoV）

• 每度像素数（PPD）

• 系统延迟

• 入眼亮度

• 体积、重量与功耗

• 成本

不同产品形态（AR 智能眼镜或 VR 头显）对应不同的显示技术取舍。目前，智能眼镜多采用 MicroLED 或 LCoS 技术，其中 LCoS 已较为成熟，而 MicroLED 仍处于早期发展阶段。MicroLED 属于无机 LED，在硅背板上阵列化集成。

MicroLED 主要存在三种实现方式：

• 单色面板（每种颜色采用不同材料优化）

• 单基板 RGB（蓝光 LED + 量子点转换）

• 单基板 RGB（无量子点）

他总结认为，MicroLED 正在快速发展，LCoS 持续优化，MicroOLED 在分辨率方面表现突出，而高 PPI LCD 正逐步进入性能与成本的平衡区间。

来源：Google

单面板全彩 MicroLED 的探索

Saphlux 联合创始人兼 CEO 陈晨在演讲中聚焦于 AR 与 MR 应用中的单面板全彩 MicroLED 显示方案。他认为，智能眼镜有望在未来十年成为增长最快的可穿戴设备之一。

Saphlux 已推出一款面向 AR 眼镜的混合量子点 MicroLED 全彩显示方案（0.13 英寸，320×240 分辨率，约 90% DCI-P3 色域，最大光通量 0.7 流明，25 度视场角，体积约 0.2 cc，目标在 2026 年降至 0.15 cc），并已开始小批量出货。

公司指出，量子点和 MicroLED 技术各自存在可靠性与工艺挑战。其最初采用原生蓝光发射体结合 QD 绿、红转换（NPQD®），但由于绿光量子点尺寸较小，更易产生缺陷。随后升级为原生蓝、绿发射体加红色量子点转换层（Hybrid-QD®），在亮度、效率与可靠性方面有所改善。

Saphlux 目前已迁移至全硅基系统，其位于中国的 6 英寸产线已具备约 500 万片/年的产能，并计划于 2027 年转向 12 英寸产线，以提升产出并降低成本。未来，该工艺可支持更大尺寸、高分辨率显示（如 1.4 英寸、4K×4K）用于 MR 等应用。

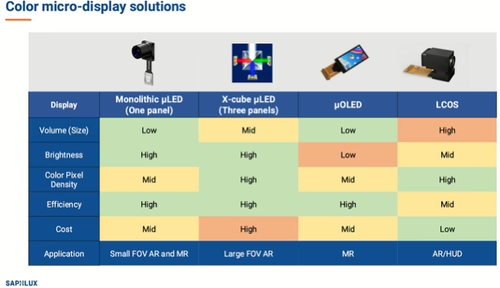

来源：Saphlux

显示面板的小型化挑战

Meta 显示架构技术总监 Mike Lee 讨论了 AR 显示面板的小型化问题。他指出，与 VR 不同，AR 需要将显示面板尽量“隐藏”到镜框结构中，因此对显示体积提出了更高要求。

他强调，像素需集成在硅基上，而随着像素尺寸缩小，晶体管与供电金属层的设计空间也同步受限。此外，AR 显示随头部运动，若处理不当，真实与虚拟图像均可能产生畸变。

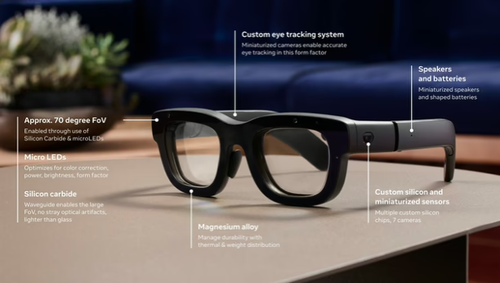

在 Meta Orion 原型中，团队通过降低前平面材料电压，并引入数字驱动方式，使 MicroLED 显示能够更好地适配硅工艺。同时借鉴半导体行业经验，引入 TSV（硅通孔）技术，利用硅片背面空间。这些工艺仍需进一步工业化，才能支撑未来规模化应用。

来源：Meta

对更高视觉体验的持续需求

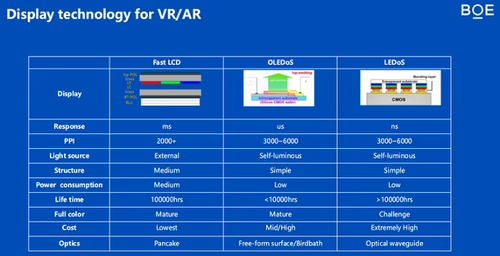

BOE AR/VR CTO 张浩指出，更高的 PPD 有助于提升清晰度，更大的 FoV 可增强沉浸感。当前 AR/VR 显示的主要挑战包括：高分辨率、准确色彩以及在强光环境下的高亮度表现。

他分析了不同显示技术的局限性：LCD 受限于 PPI，MicroOLED 成本较高，MicroLED 在全彩实现方面仍存在难点。此外，系统还面临光学问题（如色分离、重影、不均匀亮度）以及带宽与实时渲染带来的系统压力。

来源：BOE

CREAL 联合创始人兼 CEO Tomas Sluka 认为，目前 AR 眼镜的视觉体验仍有明显不足。他提出需补充关键视觉指标（如焦距提示、处方镜片支持），改善透视清晰度、单位功耗亮度与可负担性，同时保持 FoV、分辨率、形态与色彩等指标。

CREAL 专注于光场显示技术，其方案通过呈现真实 3D 深度，使虚拟内容与现实环境更自然融合。公司采用的 FLCoS 微显示具有无运动模糊、无色分离、高亮度及成熟 CMOS 工艺等特点。

GoerOptics CTO 田可涵介绍了高性能、大视场角衍射光波导的发展进展。他指出，波导设计需在亮度、均匀性、人眼舒适度、重量与成本之间权衡。不同基板材料（如 SiC、铌酸锂、玻璃或聚合物）各具优势与挑战。以 SiC 为例，其可支持较大 FoV，但多层结构会增加复杂度、重量与成本。材料、工艺和设备仍有持续优化空间。

未来增长仍需技术持续推进

AR 正逐步进入实际应用阶段，但要实现更广泛的普及，仍需在光学、显示性能及规模化制造方面取得突破。
MicroLED 被认为具备成为 AR 主流显示技术的潜力，但在性能、良率、可扩展性与成本方面仍需时间成熟。
AR 的长期成功，将取决于这些关键挑战能否被逐步解决，使其真正发展为一种沉浸式、可持续的通信与交互平台。
